Windows 笑传之 VLAN 串串包

0x01: 多出来的 IPv6 地址

突然发现自己的网卡上多了几个 IPv6 地址，并且从外部不可达，导致电脑无法访问 IPv6 网络。定睛一看才发现，居然是隔壁 VLAN 的网段 😱

我自己的 Windows PC 是接在交换机的一个 Trunk 口下的，这个 Trunk 口上会承载 untagged + tagged VLAN45。虽然我这个配置确实不太好，但是理论上不应该出这种问题才对。

在这种模式下运行着的还有几个 Linux 开发板，他们并没有出现任何问题，这让我确信是 Windows 有什么特殊之处。

通过 Wireshark 抓包，可以看到 Windows PC 确实收到了来自 VLAN 45 里的路由器的 RA 报文，并且带有 VLAN Tag。

既然数据包带上了 VLAN Tag，Windows 为什么没有忽略而是盲目听信呢？

既然系统会响应 VLAN 45 的 RA，说明协议栈把它当成了 untagged 帧。

并且，SLAAC 是单向的，只要 Windows 接收到 RA 报文，Windows 就可以独立给网卡配置 IPv6 地址。这一点不同于 DHCP 需要双向交互才能得到地址，所以只会莫名其妙多出来 SLAAC 的 IPv6 地址，而 IPv4 地址却一切正常。

我使用的网卡是 Realtek Gaming 2.5GbE Family Controller，基于 RTL8125 芯片。这种芯片的 Windows 驱动默认开启了 Rx VLAN Offload，或者也可以称之为 VLAN Stripping。

网卡硬件收到带 802.1Q 标签的帧后，直接在芯片内剥离 4 字节的 VLAN 标签头，将剥离后的“裸以太网帧”通过 DMA 上传到系统内存，交给 TCP/IP 协议栈。

同时，硬件会把被剥离的 VLAN ID、802.1p 优先级等信息，存放在该帧对应的接收描述符（Rx Descriptor）元数据字段中，留给驱动做 QoS 或调试使用。

Windows 协议栈拿到的是已经被剥掉标签的裸帧，完全感知不到 VLAN 的存在。

而 Wireshark 依赖的 Npcap 驱动工作在 NDIS 网络驱动层，它不会只读取协议栈收到的裸帧，而是会读取网卡接收描述符里的 VLAN 元数据，自动将 802.1Q 标签重新插回报文结构再展示出来。

所以，虽然在 Wireshark 里看到了 VLAN Tag，但是 Windows 看不到。

最简单的解决方案是关闭系统的 IPv6 功能。但这操作杀敌一千自损一万，不考虑。

其次就是调整交换机接口类型，把 Trunk 口改成 Access 口，只允许 untagged 帧。治标不治本，半个多小时白研究了，不甘心。

终极解决方案：修改注册表禁用 VLAN 硬件剥离

需要通过添加 Realtek 驱动的隐藏注册表参数，强制禁止硬件剥离 VLAN 标签。

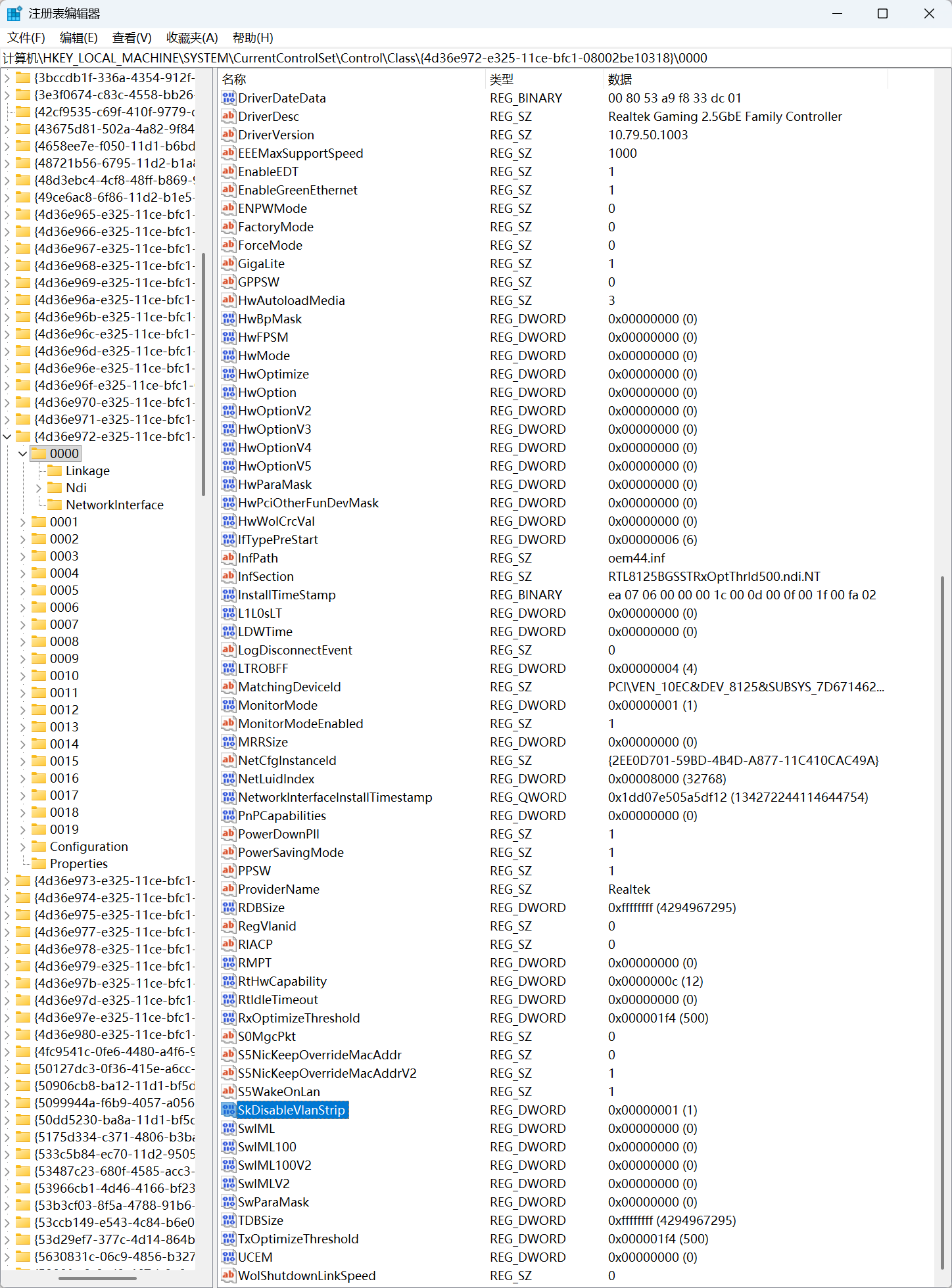

在注册表编辑器中定位到如下路径：

1	HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4d36e972-e325-11ce-bfc1-08002be10318}\00xx

末尾的 00xx 需要自己找，一个个点进去看 DriverDesc 的值，找到对应的网卡就行。

在右侧空白处右键新建 DWORD (32 位) 值，创建或修改现有的以下键名并设置对应数值：

键名	数值	作用说明
`SkDisableVlanStrip`	1	禁用硬件 VLAN 标签剥离功能
`*PriorityVLANTag`	0	关闭优先级与 VLAN 处理。`*` 前缀必须要加上，并不是输入错误
`MonitorModeEnabled`	1	启用报文监控模式，保留完整帧结构
`MonitorMode`	1

最后重启电脑即可。完美解决，实测不影响后续 Wireshark 抓包分析。
